Bases
Mate DynoLock™ Bases – Ontworpen om u continu te laten verspanen

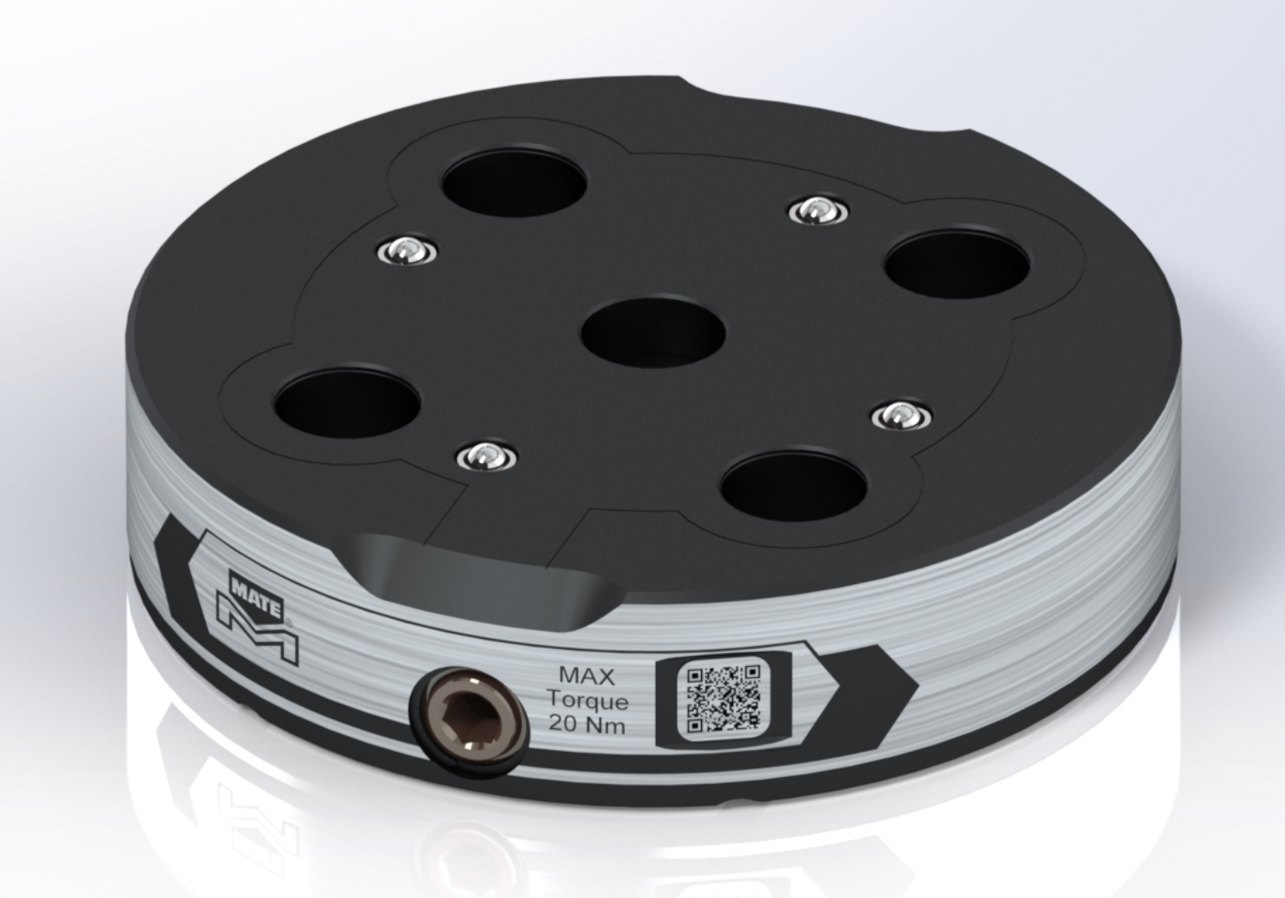

Diameter 116,0 mm
Vraag offerte aan voor leverbetrouwbaarheid

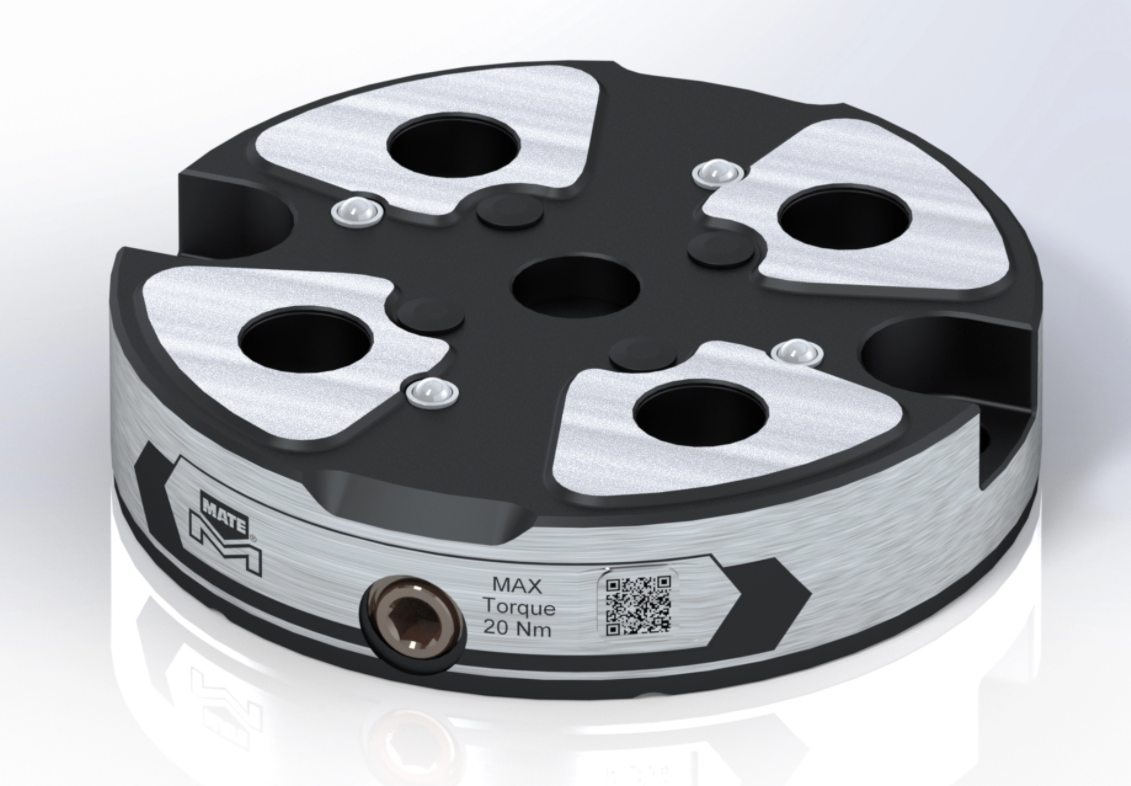

Diameter 116,0 mm
v.v. Montagegaten
Vraag offerte aan voor leverbetrouwbaarheid

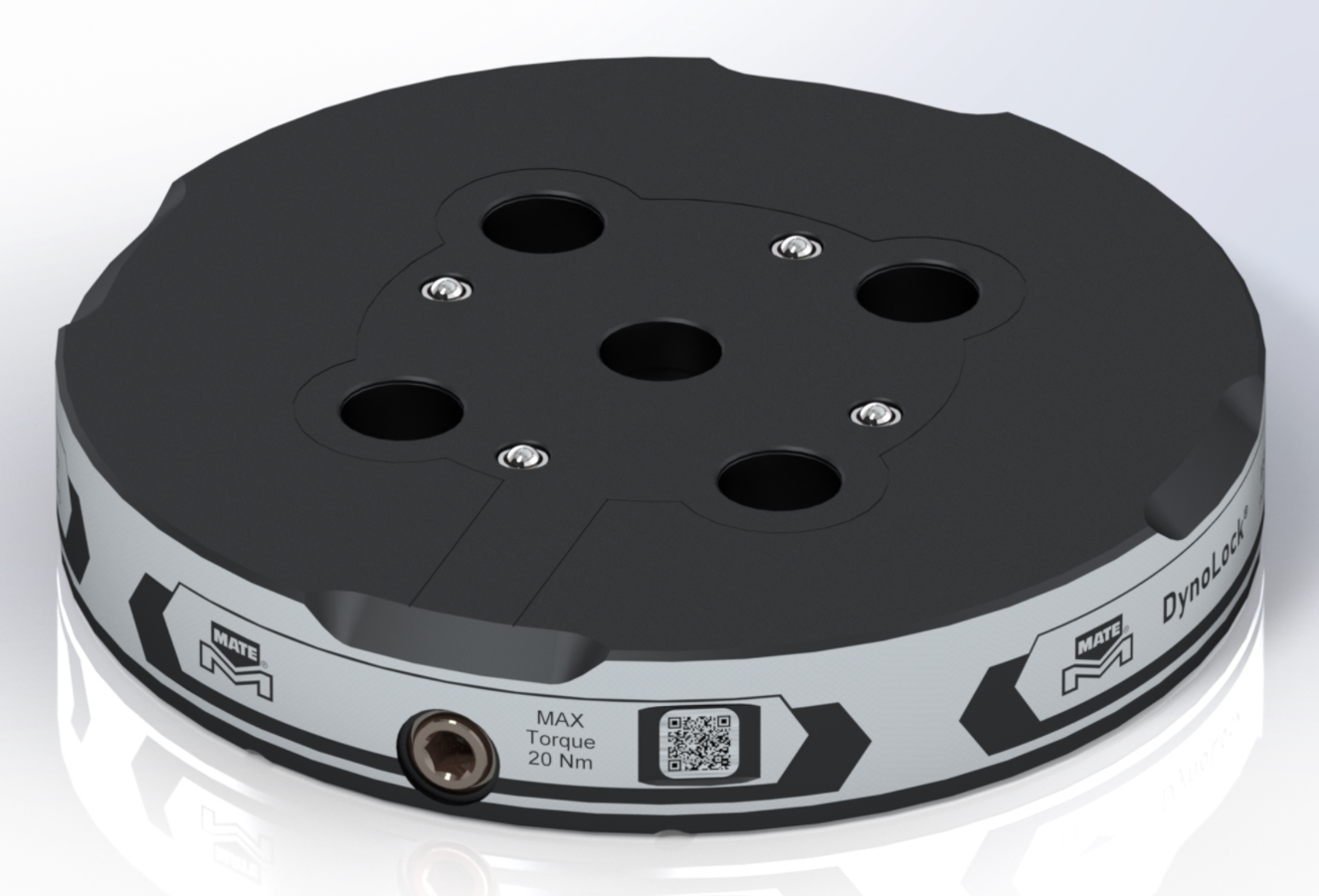

Diameter 157,0 mm
Vraag offerte aan voor leverbetrouwbaarheid

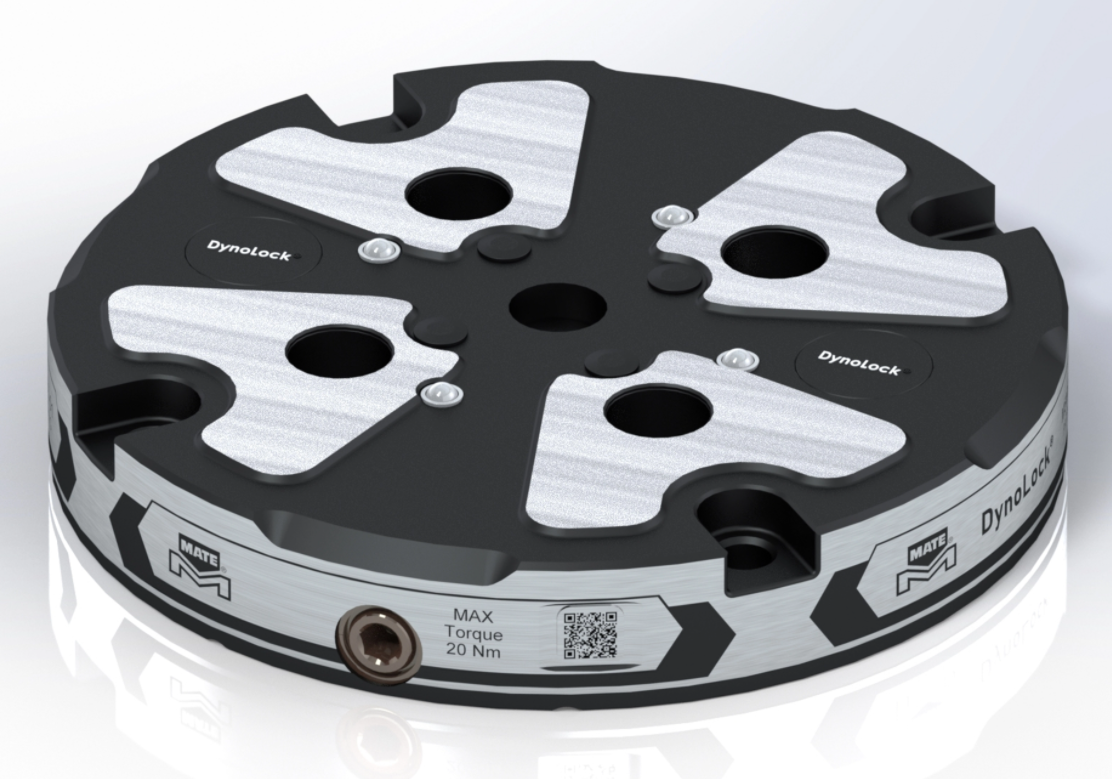

Diameter 157,0 mm
v.v. Montagegaten
Vraag offerte aan voor leverbetrouwbaarheid

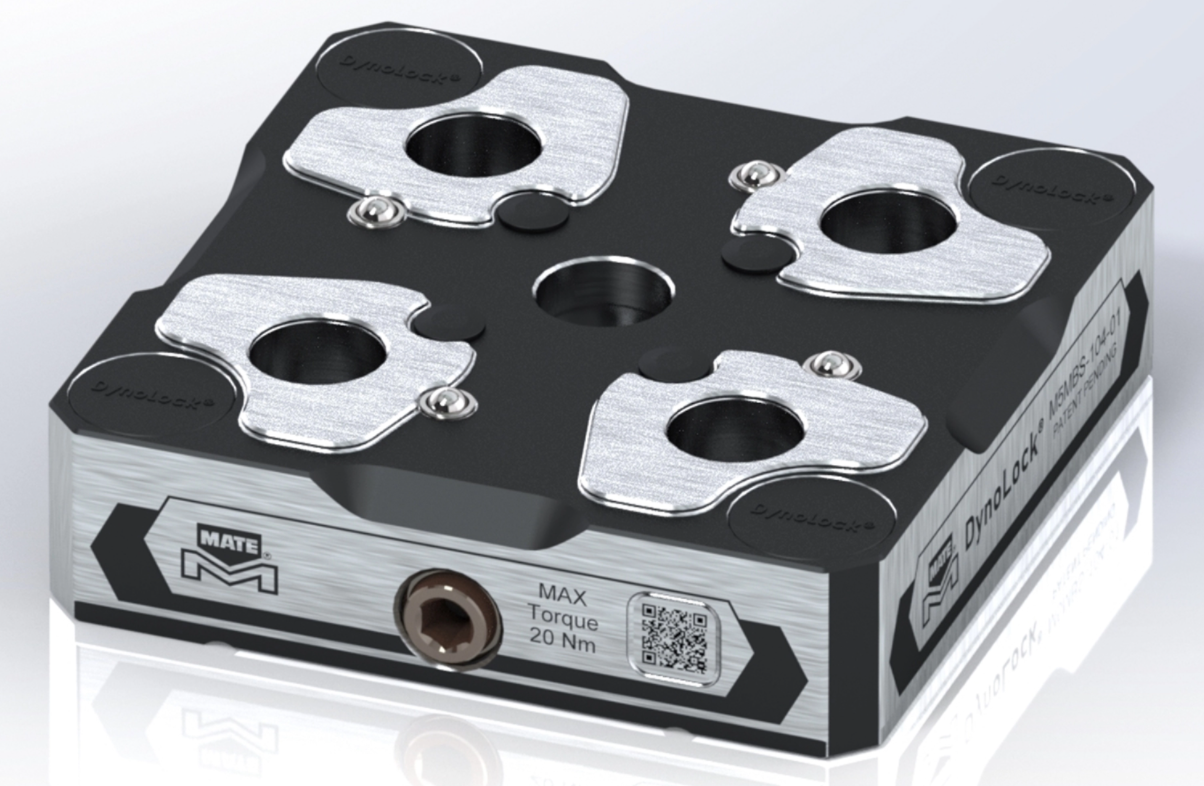

Vierkant 104,0 mm
v.v. Montagegaten
Vraag offerte aan voor leverbetrouwbaarheid
Afmeting 116,0 x 150,0 mm
v.v. Montagegaten
Vraag offerte aan voor leverbetrouwbaarheid
Afmeting 116,0 x 150,0 mm
v.v. Montagegaten
Opspanning via kikkerplaten mogelijk
Vraag offerte aan voor leverbetrouwbaarheid
Diameter 176,0 mm
Vraag offerte aan voor leverbetrouwbaarheid
Diameter 176,0 mm
63,0 mm T-Sleuf t.b.v.montage
Vraag offerte aan voor leverbetrouwbaarheid
Diameter 196,0 mm
Vraag offerte aan voor leverbetrouwbaarheid
Diameter 246,0 mm
Vraag offerte aan voor leverbetrouwbaarheid
Diameter 246,0 mm
63,0 mm T-Sleuf t.b.v.montage
Vraag offerte aan voor leverbetrouwbaarheid
Het Mate DynoLock™ snelwissel-basissysteem
Het Mate DynoLock™ snelwissel-basissysteem vormt de solide fundering van uw workholding en is de sleutel tot maximale productiviteit. DynoLock-bases worden direct gemonteerd op de machinetafel, tombstone, piramide, verhoger of dubbele haakse opspanning. Dankzij nauwkeurigheid en herhaalbaarheid van topklasse levert DynoLock een uiterst stabiele klemkracht met de bovenliggende opspangereedschappen. Of u nu steeds dezelfde machineklem wisselt of regelmatig een andere inzet, DynoLock garandeert een veilige en betrouwbare bevestiging. Het resultaat: aanzienlijk kortere omsteltijden en meer effectieve spindeluren.
Productkenmerken
• Nauwkeurigheid van topniveau: centrische vergrendeling van het topgereedschap tot ±0,010 mm
• Uitstekende herhaalbaarheid: terugkeer naar exact dezelfde positie binnen 0,002 mm
• Superieure houdkracht: kracht om het topgereedschap 0,010 mm te scheiden bedraagt meer dan 22 kN (52-systeem) en meer dan 26 kN (96-systeem)
• Laag aanhaalmoment met hoge outputkracht
• Pull studs worden stevig vastgehouden door een kraag voor optimale vergrendeling
• Zero-Point kwaliteit: alle vier de pull studs worden naar het centrum getrokken voor maximale nauwkeurigheid
• Leverbaar in 11 maatvarianten
• Patenten in aanvraag
Ontwerpkenmerken van de DynoLock Bases
Een nadere blik op de belangrijkste details toont de doordachte en hoogwaardige constructie van het DynoLock-ontwerp:
- Montage op machinetafels via boutgaten of toe-clamp bevestiging
- Handmatige bediening met standaard 6 mm inbussleutel
- Verhoogde contactvlakken voor optimale vlakheid en efficiënte afvoer van spanen
- Kraaggestuurd pull-stud vergrendelingssysteem voor perfecte centrering, hoge houdkracht en uitstekende herhaalbaarheid
- Poka-Yoke uitlijnfunctie om montagefouten te voorkomen
- Voorzien van Mate QuickSpecs™ 2D barcode, smartphone-scanbaar en met 3D-ondersteuning, inclusief links naar productspecificaties en CAD-bestanden
- Lifters (kogelplunjers) tillen de klem licht op voor moeiteloze demontage
- Toe-Clamp montageoptie voor directe bevestiging op de machinetafel
- Precisie-centrum meetpunt voor uitlijning en positionering
- Compatibel met klemmen van andere merken wanneer Mate pull studs worden gebruikt
- Ondersteunt bodem-centreerplaten en uitlijnsleutels voor directe montage op 5-assige machinetafels
